Бесщеточные двигатели постоянного тока и приводы
Сложно представить хотя бы один день без использования электродвигателей в повседневной жизни. От миниатюрных механизмов в смартфонах до мощных промышленных установок — эти устройства стали неотъемлемой частью технологического прогресса.
Примечательно, что на их работу приходится свыше 50% мирового потребления электроэнергии. Внедрение энергоэффективных решений и «умных» систем управления открывает колоссальные возможности для оптимизации энергопотребления в глобальном масштабе.
Особый интерес представляет технический обзор «Задачи и аспекты проектирования бесщеточных двигателей постоянного тока и их приводов», опубликованный в 2024 году. В нём ведущий инженер-разработчик Qorvo Хосе Киньонес детально анализирует специфику и преимущества бесщеточных двигателей постоянного тока (BLDC). «За полтора века своего существования электродвигатели прошли впечатляющий путь эволюции», — отмечает специалист. — «На заре развития они представляли собой предельно простые конструкции — достаточно было подключить питание для запуска. Однако такой подход был далёк от эффективного. С тех пор требования к двигателям кардинально изменились, что привело к значительному усложнению как самих механизмов, так и систем управления ими».
«Последние двенадцать лет мы фокусируемся на интеграции всех управляющих компонентов в единый чип», — подчёркивает Киньонес. — «Это позволяет существенно уменьшить габариты устройств и оптимизировать производственные затраты. Компактность особенно критична для определённых применений — например, в аккумуляторной дрели, где всё управление должно умещаться буквально на ладони. Хотя такие ограничения создают серьёзные вызовы для разработчиков, их успешное преодоление открывает широкие перспективы».
Сложности проектирования
Первоначальные затраты
Разработка систем с BLDC-двигателями сопряжена с существенными стартовыми инвестициями:
- Значительное превышение начальных расходов в сравнении с классическими двигательными системами.
- Внедрение инновационной электроники управления требует дополнительных финансовых вложений.
Системы управления
Реализация эффективного управления предполагает:
- Разработку и внедрение комплексных алгоритмов для достижения максимальной производительности.
- Обеспечение достаточных вычислительных ресурсов и современного программного комплекса.
Подбор двигателя
При выборе оптимального решения необходимо учитывать:
- Специфику конкретного применения — режимы работы, требования к крутящему моменту и скоростным характеристикам.
- Вопросы интеграции с действующей инфраструктурой и соответствие заданным параметрам.
Сенсорные системы
Ключевые аспекты работы с датчиками включают:
- Определение оптимальной конфигурации и локализации сенсоров для точного позиционирования ротора.
- Поиск баланса между стоимостью различных технологий (датчики Холла, оптические энкодеры) и их функциональностью.
Термический контроль
Особое внимание уделяется температурному режиму:
- Создание эффективной системы отвода тепла от силовых компонентов и активных частей двигателя.
- Обеспечение стабильной работы и длительного срока службы при различных условиях эксплуатации.
Преимущества BLDC-двигателей
Высокий КПД
- Энергоэффективность достигает рекордных 96%, что обеспечивает существенную экономию электроэнергии.
- Сокращение эксплуатационных расходов благодаря оптимизированному энергопотреблению.
Увеличенный ресурс
- Минимальные требования к техническому обслуживанию из-за отсутствия щёточно-коллекторного узла.
- Исключительная надёжность и стабильность работы в различных условиях эксплуатации.
Компактность конструкции
- Повышенная удельная мощность позволяет создавать двигатели с уменьшенными габаритами.
- Оптимальное решение для систем с жёсткими ограничениями по массе и размерам.
Улучшенные характеристики
- Прецизионное управление скоростью и крутящим моментом благодаря современной силовой электронике.
- Плавность хода и минимизация пульсаций момента при использовании синусоидальной коммутации.
Широкий спектр применения
- Универсальность использования — от портативного инструмента до промышленного оборудования.
- Возможность работы как от аккумуляторных батарей, так и от стационарной электросети.
Решения Qorvo для управления BLDC-двигателями
«Реализация всех преимуществ BLDC-технологии требует точного контроля электрических параметров двигателя», — подчёркивает Хосе. — «Управление такой сложной системой невозможно без специализированного контроллера. Наше решение базируется на интеллектуальном микроконтроллере, обеспечивающем все необходимые алгоритмы управления».
Линейка контроллеров PAC5xxx Power Application Controller™
Компания Qorvo разработала интегрированные решения, специально оптимизированные для управления BLDC-двигателями. Контроллеры серии PAC5xxx отличаются следующими ключевыми преимуществами:
Комплексная интеграция
- Встроенные трёхфазные драйверы управления затворами.
- Интегрированная система управления электропитанием.
- Продвинутый аналоговый входной тракт.
- Широкий набор интерфейсов для подключения датчиков и внешних устройств.
Гибкость настройки
- Возможность обновления конфигурации в процессе эксплуатаци.
- Система автоматической адаптации под характеристики конкретного двигателя.
- Многоуровневая защита:
- Контроль токовых перегрузок,
- Мониторинг отклонений напряжения,
- Температурный контроль.
Оптимизация конструкции
- Минимальные требования к площади печатной платы.
- Сокращение общего количества компонентов.
- Снижение затрат на комплектующие и монтаж.

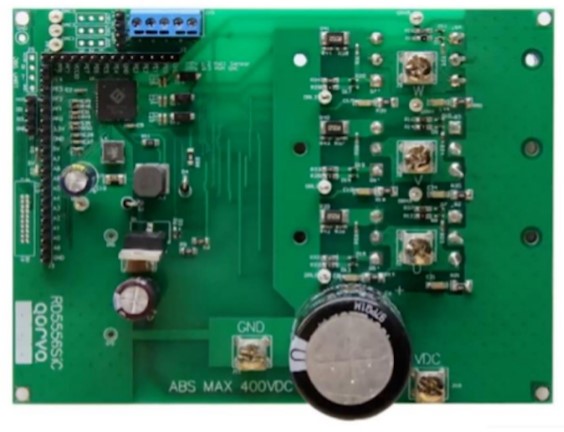

Рис. 1: В качестве примера референсного дизайна выступает RD5556, демонстрирующий возможности контроллера двигателя PAC5556 и каскодных силовых ключей на основе карбид-кремниевых (SiC) полевых транзисторов производства Qorvo.
Передовые технологии управления BLDC-двигателями
Контроллеры серии PAC предлагают революционный подход к реализации BLDC-систем, обеспечивая исключительные показатели производительности и надёжности во всех сферах применения.
«Вопросы безопасности стали ключевым драйвером разработки нового поколения драйверов», — отмечает специалист. — «Мы осуществили принципиальный переход от программных механизмов защиты к аппаратной реализации критически важных функций. Инновационная архитектура обеспечивает мгновенное отключение силового каскада и экстренную остановку двигателя непосредственно на уровне электронных компонентов, исключая зависимость от программного обеспечения. Такой подход гарантирует, что даже потенциальные сбои в микропрограмме не смогут скомпрометировать систему безопасности. Особую значимость функция резервирования приобретает в контексте электроинструментов с повышенными требованиями к безопасности — например, в электрических пилах».
Несмотря на более высокие начальные инвестиции и усложнённую систему управления, BLDC-технология демонстрирует выдающиеся показатели эффективности, надёжности и производительности. Благодаря внедрению комплексных решений управления, таких как серия PAC от Qorvo, производственные предприятия получают возможность существенно оптимизировать энергопотребление и улучшить эксплуатационные характеристики оборудования. «Наши разработки призваны максимально упростить процесс проектирования новых систем», — подчёркивает Хосе.
