Диапазон длин волн
|
от 1490 до 1640 нм |
|
Максимальная выходная мощность
|
от +4 дБм и больше +8 дБм |
|
Разрешение по длине волны
|
0,1 мкм (17,5 МГц при 1310 нм, 14,3 МГц при 1450 нм, 12,5 МГц при 1550 нм) |
|
Время настройки
|
300 мс (шаг 1 нм, макс. Выходная мощность) 1,5 с (шаг 100 нм, макс. Выходная мощность) |
|
Максимальная скорость развертки
|
200 нм / с, двунаправленная |
|
Коэффициент подавления боковой моды (SMSR)
|
≥ 55 дБ |
|
Относительная интенсивность шумов (RIN)
|
<-135 дБ / Гц |
|
Отношение самопроизвольного излучения сигнала к общему источнику
|
≥ 70 дБ |
|
Ширина линии (контроль когерентности выключен)
|
<10 кГц |
|
Абсолютная погрешность длины волны
|
± 5 пм; ± 3 пм (ступенчатый режим); ± 3 пм (режим непрерывной развертки, в обоих направлениях) |
|
Относительная точность длины волны
|
± 3 мкм; ± 2 пм (ступенчатый режим); ± 2 пм (режим непрерывной развертки, в обоих направлениях) |
|
Повторяемость по длине волны
|
± 1,5 пм; ± 1 пм (ступенчатый режим); ± 1 пм (режим непрерывной развертки, в обоих направлениях) |
|
Стабильность по длине волны
|
≤ ± 1 пм, 24 часа (ступенчатый режим) |
|
Повторяемость мощности
|
± 0,005 дБ (ступенчатый режим) |
|
Стабильность мощности
|
± 0,01 дБ, 1 час; ± 0,025 дБ, 24 часа (ступенчатый режим) |
|
Линейность мощности
|
± 0,05 дБ (ступенчатый режим) |
|
Плоскостность мощности относительно длины волны
|
до ± 0,25 дБ (ступенчатый режим) |
|
Динамическая воспроизводимость мощности
|
± 0,01 дБ (режим непрерывной развертки, в обоих направлениях) |
|
Температура хранения
|
от -40 ° C до + 70 ° C |
|
Рабочая температура
|
от + 10 ° С до + 35 ° С |
|
Влажность
|
<80% относительной влажности при температуре от +10 до +35 ° C, без конденсации |
|
Время прогрева
|
30 минут, если предварительно хранить при той же температуре |
|
Глубина модуляции
|
> ± 70 пм при 10 Гц; > ± 7 пм при 100 Гц |
|
Вход модуляции
|
± 5 В |
|
Обратные потери
|
60 дБ |
|
Тип волокна
|
Panda |
|
Коэффициент затухания поляризации
|
16 дБ |
|
Рекомендуемый период перекалибровки
|
2 года |

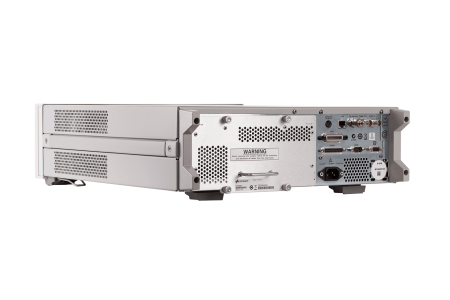

Перестраиваемый лазерный источник с низким SSE 81607A имеет узкую ширину линии и низкий уровень спонтанного излучения, что в сочетании с многопортовыми измерителями мощности Keysight N774xA или модулями измерителя мощности Keysight 816xxx обеспечивает оптимальные для пользователя диапазоны измерения спектральных потерь как в полосе отражения, так и в полосе пропускания.
81607A дополняет модель серии 81606A более умеренной выходной мощностью. Со стандартной повторяемостью измерений по длине волны ± 1 мкм даже во время двусторонней развертки со скоростью до 200 нм / с 81607A идеально подходит для высокопроизводительного тестирования и автоматической настройки пассивных оптических компонентов. Перестраиваемый лазерный источник 81607A поддерживается программным комплексом фотонных приложений N7700A для спектральных измерений вносимых потерь, зависимых от поляризации потерь и дисперсии в сочетании с измерителями мощности и поляризационными приборами. Они обеспечивают оптимальную точность длины волны и динамический диапазон.
Ключевые особенности:
Диапазон рабочих длин волн от 1490 до 1640 нм
Скорость развертки до 200 нм / с, двунаправленная
Соотношение выходной сигнал / спонтанное излучение ≥ 75 дБ / нм
Точность измерений по длине волны ± 3 пм
Производительность до 200 нм / с без влияния на указанную динамическую точность, что обеспечивается улучшенными элементами управления с обратной связью и механикой привода
